O que é um backplane em servidor?

Índice:

• O que é um backplane em servidor?
• A estrutura por trás da conexão dos discos
• Como o backplane influencia a performance
• Compatibilidade com interfaces SATA, SAS e NVMe
• Backplanes ativos versus passivos
• A importância da função hot-swappable
• Manutenção e diagnóstico facilitados
• Otimize sua infraestrutura conosco

A comunicação eficiente entre componentes internos é fundamental para a performance em um servidor. Qualquer falha nesse fluxo compromete o acesso a dados e a estabilidade do sistema.

A interrupção na troca de informações entre os discos rígidos e a placa-mãe gera gargalos significativos. Isso eleva a latência e reduz a velocidade em operações críticas.

Assim, entender a arquitetura que sustenta essa conexão ajuda a otimizar a infraestrutura de TI.

O que é um backplane em servidor?

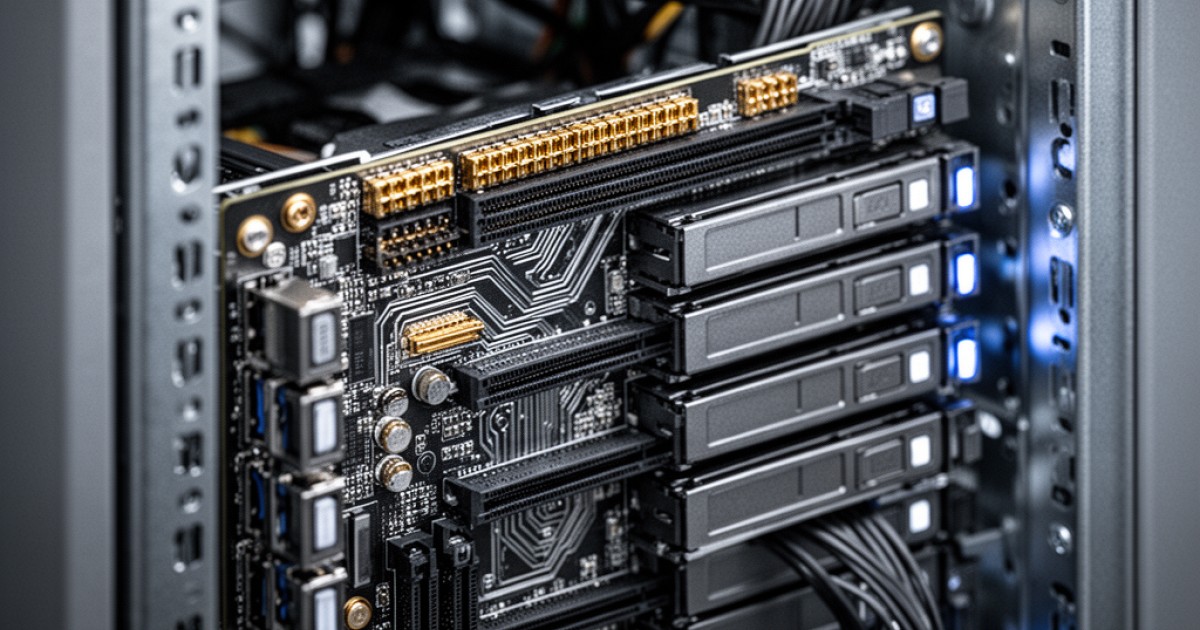

Um backplane é uma placa de circuito impresso que conecta fisicamente vários componentes em um único chassi. Em servidores e storages, sua principal função é interligar os discos rígidos ou SSDs com a placa-mãe, eliminando a necessidade de cabos individuais para cada unidade. Essa estrutura simplifica a conexão e melhora o fluxo de ar interno. Por exemplo, em um servidor rackmount com doze baias para discos, o backplane fornece as interfaces SATA ou SAS para todos os drives, consolidando a comunicação em um único ponto.

Diferente de uma placa-mãe tradicional, um backplane geralmente possui poucos ou nenhum circuito ativo de processamento. Sua tarefa é passiva, atuando como uma espinha dorsal para distribuir energia e sinais de dados entre os periféricos conectados. Alguns modelos, no entanto, incorporam componentes ativos como expansores SAS para gerenciar um número maior de discos. Essa característica torna a manutenção e a substituição de unidades mais simples, pois os drives podem ser inseridos ou removidos diretamente nas baias hot-swappable.

A aplicação mais comum para essa tecnologia está em sistemas que exigem alta densidade de armazenamento e disponibilidade. Servidores de arquivos, sistemas de backup e storages NAS dependem muito dessa arquitetura para garantir uma operação contínua e organizada. Um bom backplane também contribui para a integridade do sinal em altas velocidades, um fator importante para o desempenho com SSDs NVMe e discos SAS de 12 Gb/s.

A estrutura por trás da conexão dos discos

A organização interna de um servidor afeta diretamente seu desempenho e facilidade de manutenção. Cabos em excesso dificultam a circulação de ar, aumentam a temperatura e criam pontos de falha. O backplane resolve esses problemas ao criar um ponto centralizado para a conexão dos discos. Com isso, a instalação de um novo HDD ou SSD se resume a encaixá-lo em uma baia livre, sem qualquer manipulação de cabos.

Essa placa possui conectores alinhados com as baias do chassi, que recebem os discos. No lado oposto, ela se conecta à placa-mãe ou a uma controladora RAID através de um ou mais cabos de alta velocidade. Essa arquitetura modular simplifica o projeto do servidor e ainda melhora a confiabilidade. Menos conexões manuais significam menos chances de um cabo mal encaixado ou danificado comprometer o acesso aos dados.

Como o backplane influencia a performance

A qualidade do backplane impacta diretamente a velocidade de transferência de dados. Placas bem projetadas garantem a integridade do sinal elétrico, o que é essencial para interfaces rápidas como SAS e NVMe. Um sinal degradado pode causar erros de comunicação e forçar a retransmissão de pacotes, reduzindo a taxa de transferência efetiva. Por isso, servidores de alto desempenho utilizam backplanes com materiais e trilhas otimizadas para minimizar a latência.

Além disso, alguns backplanes ativos incluem expansores SAS. Esses chips funcionam como switches, permitindo que uma única porta SAS na controladora se comunique com dezenas de discos. Essa capacidade é fundamental em grandes sistemas de armazenamento, onde o número de drives ultrapassa a quantidade de portas disponíveis na placa-mãe. No entanto, o uso de expansores pode introduzir uma pequena latência adicional, um trade-off aceitável para obter maior escalabilidade.

Compatibilidade com interfaces SATA, SAS e NVMe

A escolha de um servidor passa pela análise da compatibilidade do seu backplane com diferentes tipos de discos. A maioria dos modelos suporta interfaces SATA e SAS, muitas vezes na mesma baia. Isso oferece flexibilidade para mesclar discos SATA de alta capacidade para armazenamento em massa com unidades SAS de alto desempenho para aplicações críticas. Alguns backplanes mais modernos também são compatíveis com o padrão U.2 para SSDs NVMe, que se conectam via PCIe para entregar uma performance superior.

É importante verificar as especificações antes da compra. Um backplane projetado apenas para SATA não funcionará com discos SAS, pois falta o suporte ao protocolo de comunicação mais avançado. Por outro lado, um backplane SAS geralmente aceita discos SATA, mas a velocidade ficará limitada à especificação da interface SATA. A compatibilidade correta assegura que você possa extrair o máximo desempenho de seus investimentos em armazenamento.

Backplanes ativos versus passivos

A principal diferença entre backplanes ativos e passivos está na presença de componentes eletrônicos. Um backplane passivo é essencialmente uma placa de passagem, que apenas roteia os sinais de dados e energia da controladora para os discos. Sua simplicidade resulta em maior confiabilidade e menor custo, sendo uma escolha comum para servidores com poucos discos.

Já um backplane ativo integra circuitos para regenerar ou gerenciar sinais. Expansores SAS, por exemplo, são componentes ativos que multiplicam o número de dispositivos que uma controladora pode gerenciar. Outros modelos podem incluir LEDs de status individuais para cada disco ou sensores de temperatura. Embora adicionem complexidade e um ponto extra de falha, os backplanes ativos são indispensáveis para construir sistemas de armazenamento com alta densidade e recursos avançados de gerenciamento.

A importância da função hot-swappable

A capacidade de substituir componentes sem desligar o sistema é uma das maiores vantagens proporcionadas pelo backplane. A funcionalidade hot-swappable permite que um administrador de sistemas troque um disco defeituoso ou adicione capacidade de armazenamento sem interromper os serviços. Em ambientes que operam 24/7, como bancos de dados e servidores de virtualização, qualquer tempo de inatividade representa perda de produtividade e receita.

Quando um disco falha em um arranjo RAID, o sistema continua funcionando em modo degradado. O backplane, em conjunto com a controladora, permite a remoção do disco defeituoso e a inserção de um novo. O processo de reconstrução do array começa automaticamente, restaurando a redundância sem a necessidade de agendar uma janela de manutenção. Essa característica aumenta a resiliência da infraestrutura e simplifica muito a gestão do ciclo de vida dos discos.

Manutenção e diagnóstico facilitados

Identificar e resolver problemas em um servidor com muitos discos pode ser um desafio. Um bom backplane simplifica essa tarefa ao fornecer indicadores visuais. Muitos modelos possuem LEDs individuais para cada baia, que sinalizam a atividade do disco, seu status de saúde ou a ocorrência de falhas. Um LED piscando em vermelho, por exemplo, indica claramente qual unidade precisa ser substituída, eliminando qualquer adivinhação.

Essa abordagem visual acelera o diagnóstico e reduz o risco de erros humanos, como a remoção do disco errado durante uma manutenção. Além disso, a arquitetura sem cabos individuais para cada drive torna o ambiente interno do servidor mais limpo e acessível. Isso facilita a inspeção de outros componentes e a manutenção do sistema de refrigeração.

Otimize sua infraestrutura conosco

A escolha correta dos componentes de um servidor é decisiva para garantir a performance e a confiabilidade de sua infraestrutura. O backplane, embora muitas vezes esquecido, desempenha um papel central na comunicação de dados e na disponibilidade do sistema. Entender suas características e limitações ajuda a tomar decisões mais informadas na hora de adquirir ou atualizar seus equipamentos.
