Backplane do NAS: por que essa peça pode limitar discos e expansão

Índice:

• Por que o backplane do NAS é tão importante?
• A velocidade dos discos e o gargalo oculto
• Limites físicos para a expansão do armazenamento
• Como as unidades de expansão se conectam
• Diferenças entre protocolos SATA e SAS na prática
• Impacto no desempenho com cargas de trabalho intensas
• Por que essa peça é frequentemente ignorada na compra
• Como identificar as especificações do componente
• Garantindo a máxima eficiência para sua infraestrutura

Muitas empresas, ao comprar um NAS, focam na capacidade em armazenamento e no processador. O desempenho dos discos, porém, encontra um limite em um componente quase sempre esquecido. Essa peça, quando subdimensionada, impede a performance total dos seus investimentos.

Um gargalo nessa área compromete a expansão futura e o retorno sobre o investimento. A escolha errada pode forçar uma substituição prematura do equipamento. Assim, entender sua função evita surpresas desagradáveis e custos inesperados.

Por que o backplane do NAS é tão importante?

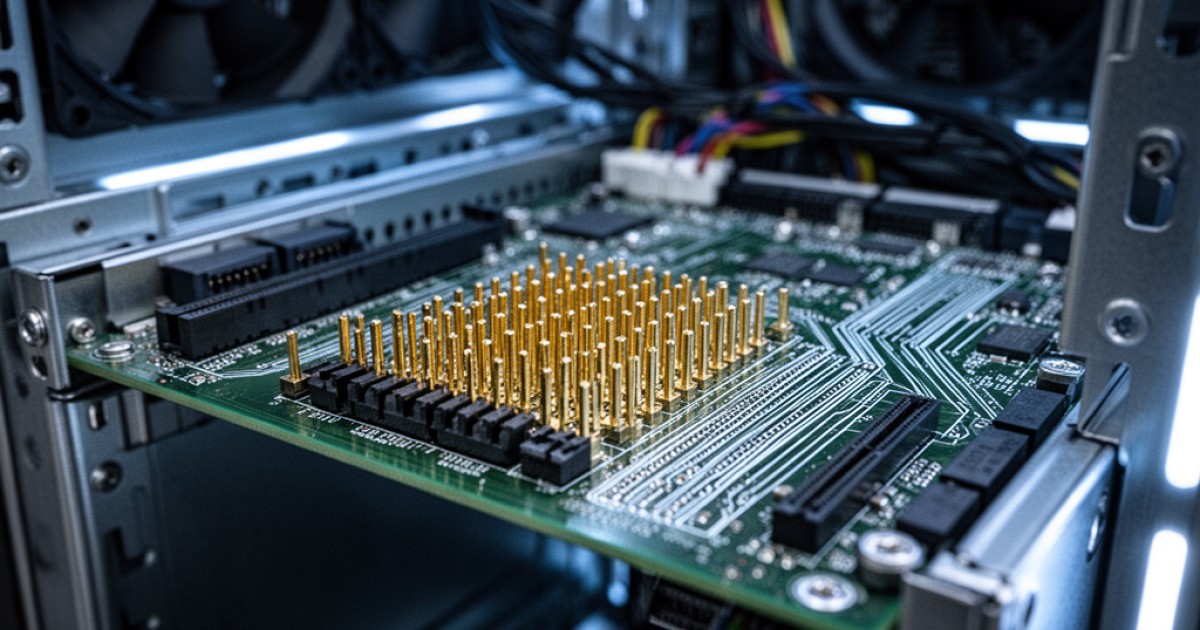

Backplane é a espinha dorsal em um Network Attached Storage. Ele funciona como uma placa com circuitos para conectar todos os discos rígidos ou SSDs à placa-mãe do sistema. Sua principal função é distribuir energia e gerenciar a comunicação entre cada drive e o controlador principal do storage.

Ele gerencia a comunicação e a energia para cada baia. Por isso, define a velocidade máxima na transferência dos dados e a compatibilidade com protocolos como SATA ou SAS. Um bom componente também suporta a troca dos discos com o sistema ligado, uma funcionalidade conhecida como hot swappable.

A qualidade do backplane afeta diretamente a estabilidade e a velocidade do seu arranjo RAID. Um modelo simples pode introduzir latência e se tornar um ponto único para falhas. Já equipamentos mais avançados possuem arquiteturas redundantes que melhoram a resiliência do conjunto.

A velocidade dos discos e o gargalo oculto

Instalar SSDs modernos com taxas em 6 Gbps em um NAS com um backplane limitado a 3 Gbps resulta em um gargalo imediato. A velocidade real será nivelada por baixo. Isso impede o aproveitamento total do investimento em drives mais caros.

Essa limitação é bastante comum em equipamentos mais antigos ou modelos para uso doméstico. Nesses casos, o backplane não foi projetado para suportar as altas taxas transferência exigidas por SSDs NVMe ou mesmo por vários discos SATA operando simultaneamente em alta performance.

Como resultado, tarefas intensivas como a edição com vídeos em 4K, a virtualização com múltiplas máquinas ou o acesso a grandes bancos com dados sofrem uma queda acentuada no desempenho. O problema não está nos discos, mas na via que os conecta ao sistema.

Limites físicos para a expansão do armazenamento

Além da velocidade, o backplane impõe um limite físico para a quantidade de discos que um NAS pode acomodar. Cada conector na placa corresponde a uma baia no chassi. Um equipamento com um backplane para oito discos nunca poderá ter nove unidades internamente.

Essa restrição física é um fator que muitas vezes passa despercebido durante a compra. Uma empresa pode adquirir um NAS com poucas baias, pensando apenas na sua necessidade atual. Porém, quando o volume com dados cresce, a falta de espaço para novos discos se torna um problema sério.

A única solução para contornar essa barreira é adquirir unidades externas para expansão. No entanto, essa abordagem também depende da capacidade do controlador e das interfaces externas do NAS. Por isso, a escolha inicial é muito importante para o futuro.

Como as unidades de expansão se conectam

Quando a capacidade interna do NAS se esgota, as unidades de expansão ou JBODs entram em cena. Esses gabinetes adicionais com discos se conectam ao sistema principal através de portas específicas como SAS, USB ou eSATA. O backplane do NAS principal ainda desempenha um papel aqui.

A conexão entre o NAS e a unidade de expansão passa pelo controlador de armazenamento do sistema principal. Se a interface entre o controlador e o backplane interno já estiver saturada, adicionar mais discos externamente apenas aumentará o congestionamento.

Portanto, mesmo com uma unidade de expansão, a performance geral pode ser limitada pela arquitetura interna do NAS original. Um bom projeto prevê portas de expansão com alta largura de banda e um controlador capaz de gerenciar o volume adicional de I/O sem criar novos gargalos.

Diferenças entre protocolos SATA e SAS na prática

O backplane determina qual protocolo seus discos usarão, geralmente SATA ou SAS. Discos SATA são mais comuns e baratos, ideais para arquivamento e cargas de trabalho leves. Sua principal limitação está na comunicação half-duplex, onde ele não consegue ler e escrever dados ao mesmo tempo no mesmo canal.

Por outro lado, o protocolo SAS foi projetado para ambientes corporativos. Ele opera em full-duplex, por isso permite operações simultâneas de leitura e escrita. Além disso, backplanes SAS frequentemente suportam dual-port, uma tecnologia que cria dois caminhos para os dados até cada disco, aumentando a redundância.

A escolha entre SATA e SAS impacta diretamente a resiliência e o desempenho em cenários com múltiplos usuários. Para um servidor de arquivos com alta demanda ou um ambiente com virtualização, um backplane SAS quase sempre oferece uma performance mais consistente e maior proteção contra falhas no caminho dos dados.

Impacto no desempenho com cargas de trabalho intensas

Em ambientes com cargas de trabalho intensas, um backplane subdimensionado rapidamente mostra suas fraquezas. Imagine um servidor de banco de dados que processa milhares de transações por segundo. Cada operação de leitura e escrita compete pela largura de banda disponível no backplane.

Se a soma das requisições exceder a capacidade do backplane, a latência aumenta drasticamente. As aplicações ficam lentas e os usuários experimentam uma queda na produtividade. Em muitos casos, os administradores de TI culpam os discos ou a rede, sem perceber que o verdadeiro problema está nessa placa de circuito.

Situação semelhante ocorre com sistemas de virtualização. Várias máquinas virtuais rodando no mesmo NAS geram um fluxo constante e imprevisível de I/O. Um backplane robusto com um bom controlador é essencial para garantir que cada VM tenha o desempenho necessário sem interferir nas outras.

Por que essa peça é frequentemente ignorada na compra

O backplane é um componente interno, sem o mesmo apelo em marketing que um processador Intel Xeon ou a capacidade em terabytes. Os fabricantes frequentemente destacam as especificações mais visíveis. Por isso, informações sobre a velocidade e o tipo do backplane ficam escondidas em manuais técnicos.

Muitos compradores, especialmente aqueles com menos experiência técnica, focam no custo por terabyte. Eles comparam os preços e a capacidade total, mas não avaliam a arquitetura interna que suportará essa capacidade. Esse descuido leva à aquisição de sistemas desequilibrados.

A falta de conhecimento sobre como os componentes internos interagem também contribui para o problema. Sem entender que o backplane pode limitar SSDs de última geração, um usuário pode gastar muito em discos rápidos e obter um desempenho medíocre. A educação técnica nesse ponto é fundamental.

Como identificar as especificações do componente

Identificar as especificações do backplane exige um pouco de investigação, mas é um passo necessário. A primeira fonte de informação é a ficha técnica detalhada do produto, disponível no site do fabricante. Procure por termos como "taxa de transferência do backplane", "protocolo de disco" ou "compatibilidade com baias".

Busque especificamente pela velocidade suportada, como SATA 3 Gb/s ou SATA 6 Gb/s e SAS 12 Gb/s ou 24 Gb/s. Alguns fabricantes também informam se o backplane é passivo, com menos componentes eletrônicos, ou ativo, com chips que ajudam a gerenciar o sinal e melhorar a integridade dos dados.

Avaliações técnicas e fóruns especializados também são fontes valiosas. Nesses espaços, usuários e especialistas frequentemente discutem o desempenho real dos equipamentos e apontam gargalos que não aparecem no material de marketing. Essa pesquisa ajuda a tomar uma decisão mais informada.

Garantindo a máxima eficiência para sua infraestrutura

Ignorar as especificações do backplane é arriscar o desempenho e a escalabilidade de toda a sua infraestrutura de armazenamento. Um componente inadequado transforma discos rápidos em unidades lentas e limita o crescimento futuro, gerando custos adicionais com substituições ou atualizações complexas.

Para evitar esses problemas, a análise técnica antes da compra é fundamental. É preciso alinhar a arquitetura do NAS com as demandas das suas aplicações, tanto atuais quanto futuras. Um planejamento cuidadoso garante que cada componente do sistema trabalhe em harmonia, sem criar gargalos.
