O que é storage com backplane?

Índice:

• O que é storage com backplane?
• Como a placa interna organiza os discos?
• Quais peças formam essa arquitetura?
• Backplane SAS, SATA e NVMe mudam o resultado
• O encaixe hot swap reduz o tempo técnico
• O backplane afeta capacidade e expansão
• Conexões comuns não entregam a mesma manutenção
• Quem usa esse recurso no dia a dia?
• Como escolher um modelo para sua carga?
• Onde um NAS QNAP entra nessa escolha?
• Quais riscos aparecem sem um backplane?
• Como instalar e manter essa estrutura?
• Quando essa arquitetura vale o investimento?

Um storage com backplane usa uma placa interna para ligar vários discos às controladoras. Essa arquitetura organiza energia e dados em baias hot swap, reduz cabos e simplifica a troca dos drives.

Quando um servidor reúne muitos HDDs ou SSDs, cabos soltos dificultam a manutenção e aumentam pontos de falha. Além disso, uma conexão inadequada limita desempenho e expansão. Por isso, várias empresas procuram essa arquitetura.

Nesse cenário, o backplane passa a organizar o conjunto físico e lógico do equipamento. Ainda assim, cada modelo trabalha com padrões próprios, como SATA, SAS, NVMe ou Fibre Channel. Assim, a escolha precisa combinar capacidade, desempenho e compatibilidade.

O que é storage com backplane?

Um storage com backplane reúne discos em baias ligadas a uma placa interna. Essa placa distribui energia e dados entre as unidades e as controladoras. Por isso, o operador troca um drive sem retirar vários cabos.

Em muitos equipamentos, o backplane recebe conexões SAS ou SATA e conversa com uma controladora RAID. Alguns modelos também usam expander SAS, que amplia a quantidade de discos atendidos por poucas portas. Essa organização reduz a quantidade de cabos e melhora o acesso físico.

Na prática, servidores, empresas e datacenters usam essa estrutura para armazenar máquinas virtuais, bancos de dados, arquivos e cópias de segurança. Ainda assim, o backplane não substitui RAID, backup ou replicação. Ele apenas organiza a ligação física entre discos e controladoras.

Como a placa interna organiza os discos?

Cada baia recebe um conector traseiro que encosta no disco quando o usuário insere a unidade. Esse encaixe leva energia e dados até a placa. Assim, vários drives compartilham uma estrutura limpa e acessível.

Uma placa simples liga cada baia a uma porta individual. Já um expander SAS distribui sinais entre muitas unidades e algumas portas externas. Frequentemente, essa diferença define a quantidade máxima de discos e a largura disponível para leitura e escrita.

Em um cenário com doze HDDs SAS, duas portas da controladora podem atender todas as baias por meio do expander. Porém, o tráfego compartilhado cria um limite. Por isso, o projeto precisa considerar IOPS, largura do link e perfil da carga.

Quais peças formam essa arquitetura?

O conjunto costuma reunir baias hot swap, placa backplane, controladora RAID, fontes redundantes e ventiladores. Alguns chassis também incluem módulos para gerenciamento remoto e sensores térmicos. Cada peça cumpre uma função específica no fluxo interno.

A controladora calcula paridade, organiza volumes e conversa com o sistema operacional. O backplane apenas conduz sinais e energia. Portanto, uma placa interna não corrige falhas lógicas nem recupera arquivos apagados.

Em equipamentos SAS, dois caminhos físicos podem ligar um disco a duas controladoras. Essa topologia exige discos com duas portas e compatibilidade entre todos os módulos. Quando a instalação respeita esses requisitos, o failover reduz a indisponibilidade.

Backplane SAS, SATA e NVMe mudam o resultado

O padrão SAS atende muitos storages empresariais porque combina dupla porta, comandos avançados e expansão por expander. O SATA custa menos e atende arquivos, backup e uso doméstico. Ainda assim, uma unidade SATA não entrega os mesmos recursos de um disco SAS.

O NVMe troca o caminho SAS ou SATA por linhas PCIe. Essa mudança reduz a latência e aumenta IOPS, sobretudo em bancos de dados e máquinas virtuais. Entretanto, o backplane NVMe exige placa, cabos e controladora compatíveis.

Um chassis com vinte e quatro SSDs NVMe pode superar vários milhares de IOPS por unidade. Porém, o processador, a memória RAM e a rede também precisam acompanhar esse fluxo. Caso contrário, o storage acumula desempenho interno sem acelerar o usuário.

O encaixe hot swap reduz o tempo técnico

Quando um disco falha, a baia hot swap permite retirar a unidade sem desligar o equipamento. O backplane mantém o encaixe firme e evita a remoção manual dos cabos. Assim, a equipe reduz o tempo até iniciar a reconstrução do RAID.

Essa troca exige cuidado porque o técnico precisa confirmar o LED, o número da baia e o estado do volume. Alguns sistemas aceitam a unidade imediatamente. Outros exigem seleção manual no software da controladora.

Em um RAID 6 com doze discos, dois erros simultâneos não interrompem o volume. Mesmo assim, a reconstrução pode durar muitas horas, principalmente com HDDs grandes. Por isso, a janela operacional ainda merece planejamento.

O backplane afeta capacidade e expansão

O número de baias define quantos discos cabem no chassis. Algumas plataformas começam com oito unidades e crescem até vinte e quatro ou mais. Essa escala atende desde um pequeno servidor até um cluster com vários nós.

Um storage com doze baias aceita mais capacidade que um modelo com quatro posições, mas o custo físico também cresce. Além disso, a fonte precisa suportar o pico de partida dos HDDs. Frequentemente, esse detalhe passa despercebido durante o dimensionamento.

Expansores SAS ampliam a quantidade de discos sem exigir uma porta individual para cada baia. Porém, o link compartilhado cria concorrência entre volumes. Para arquivos sequenciais, esse arranjo funciona bem. Para muitas transações pequenas, a latência pode subir.

Conexões comuns não entregam a mesma manutenção

Um servidor com cabos SATA individuais depende de vários conectores, travas e rotas internas. Dois ou três cabos soltos não causam problema imediato. Contudo, dezenas de cabos dificultam a identificação e aumentam o risco durante uma troca.

O backplane concentra os encaixes em uma única placa. Essa organização simplifica a montagem e reduz o contato manual com cada drive. Além disso, o técnico visualiza LEDs na frente do chassis e localiza a unidade com mais rapidez.

Por outro lado, uma placa interna com falha pode afetar várias baias ao mesmo tempo. Alguns equipamentos incluem duas placas ou caminhos redundantes. Se o modelo tiver apenas uma placa, o usuário precisa manter uma peça compatível em estoque.

Quem usa esse recurso no dia a dia?

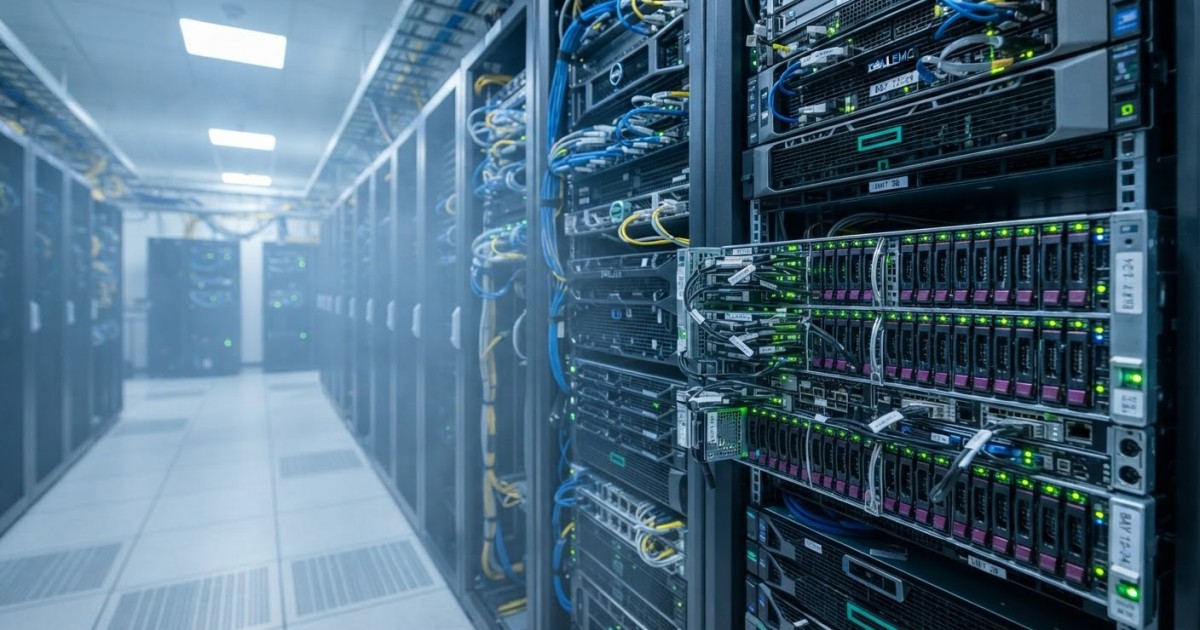

Empresas usam essa arquitetura para arquivos compartilhados, virtualização, backup e bancos de dados. Datacenters também adotam baias hot swap em servidores rackmount e storages SAN. Nesses casos, a troca rápida reduz interrupções no serviço.

Pequenos escritórios escolhem chassis com oito ou doze baias quando precisam crescer sem trocar todo o equipamento. Usuários domésticos aproveitam a estrutura para mídia, cópias e câmeras IP. Ainda assim, quatro discos talvez atendam melhor uma biblioteca pessoal.

Em ambientes com poucos arquivos e baixa carga, um NAS com duas baias custa menos e consome menos energia. Já workloads com muitas máquinas virtuais pedem mais discos, memória cache e rede 10GbE. A aplicação define o tamanho adequado.

Como escolher um modelo para sua carga?

O primeiro critério reúne capacidade útil, crescimento anual e política RAID. Um volume RAID 5 entrega mais espaço, mas sofre com reconstruções longas em discos grandes. RAID 6 reduz esse risco e sacrifica parte da capacidade.

Depois, o comprador precisa conferir o tipo do backplane, o número de portas e o suporte ao hot swap. Alguns chassis aceitam SATA e SAS. Outros trabalham apenas com NVMe. A ficha técnica também precisa informar expander, largura PCIe e compatibilidade da controladora.

Para arquivos e backup, HDDs SAS ou SATA costumam atender bem. Para bancos de dados, SSDs SAS ou NVMe reduzem a latência. Em qualquer cenário, duas fontes, duas controladoras e caminhos separados aumentam a tolerância a falhas.

Onde um NAS QNAP entra nessa escolha?

Um NAS QNAP com baias hot swap concentra arquivos, snapshots e cópias em uma interface acessível. Alguns modelos usam SATA, enquanto linhas voltadas a cargas maiores incluem SAS ou slots NVMe. Assim, cada família atende uma necessidade distinta.

O administrador também encontra SMB, NFS, iSCSI, RAID e replicação conforme o sistema escolhido. Esses recursos aproximam o NAS de uma plataforma empresarial sem exigir montagem manual em cada estação. Porém, o modelo precisa receber memória, rede e discos compatíveis com a carga.

Para uma empresa com vinte usuários, um QNAP com oito baias e rede 10GbE pode atender arquivos e backup. Para virtualização intensa, o projeto precisa avaliar IOPS, cache SSD e suporte do hypervisor. A compra certa nasce desse cálculo, não apenas da quantidade de baias.

Quais riscos aparecem sem um backplane?

Uma instalação sem placa interna usa mais cabos e exige acesso direto a cada conector. Dois cabos mal encaixados podem derrubar uma unidade ou gerar erros intermitentes. Além disso, a manutenção frequente aumenta o risco humano.

Quando o chassis não oferece hot swap, uma troca exige desligamento completo. Esse processo interrompe arquivos, máquinas virtuais e aplicações. Raramente o usuário considera esse tempo antes da compra, mas a indisponibilidade afeta produtividade e receita.

Mesmo assim, um backplane não elimina todos os riscos. Falhas elétricas, firmware incompatível, superaquecimento e erros RAID continuam possíveis. Por isso, o administrador precisa combinar monitoramento, logs, backup externo e testes regulares de restauração.

Como instalar e manter essa estrutura?

O técnico deve conferir o manual, a orientação das baias e a compatibilidade entre discos e controladora. Depois, a equipe instala cada unidade com identificação clara. Essa rotina reduz erros durante uma substituição urgente.

Após a montagem, o administrador verifica LEDs, temperatura, firmware e estado SMART. Também testa a remoção lógica de um disco antes de uma falha real. Alguns testes simples revelam incompatibilidades que a instalação inicial não mostra.

O rack precisa receber energia redundante e ventilação adequada. Além disso, o sistema deve registrar alertas para falha de disco, fonte ou ventilador. Com esses cuidados, a manutenção fica previsível e a equipe reage antes da indisponibilidade.

Quando essa arquitetura vale o investimento?

O backplane vale a compra quando várias unidades exigem acesso rápido, troca sem parada e organização interna. Empresas com crescimento constante também aproveitam baias livres para ampliar capacidade. Frequentemente, o ganho aparece mais na manutenção que na velocidade bruta.

Um chassis com poucas baias pode custar menos e consumir menos energia. Porém, a economia desaparece quando a equipe precisa desligar o servidor para cada troca. Em muitos casos, o tempo técnico supera a diferença entre uma montagem comum e uma plataforma hot swap.

Como resultado, o comprador precisa relacionar custo, carga, expansão e impacto da parada. Um storage QNAP ou servidor rackmount com backplane atende bem quando esses fatores exigem organização e continuidade. Para cargas pequenas, uma estrutura simples talvez seja suficiente.

Portanto, o backplane não é apenas uma placa interna. Ele organiza sinais, energia, baias e manutenção em um único caminho. Quando o projeto combina padrão correto, RAID, redundância e backup, essa arquitetura reduz falhas operacionais e prepara seu storage para crescer.
