Como uma placa HBA liga servidor e discos

Índice:

• Como uma placa HBA liga servidor e discos?
• A função principal do Host Bus Adapter
• Diferenças entre HBA e controladora RAID
• Quando o uso da placa se torna necessário?
• Protocolos comuns para conexão com o hardware
• O impacto no desempenho do armazenamento
• Compatibilidade com sistemas e virtualização
• Critérios para escolher o modelo ideal
• Riscos em uma implementação inadequada
• A otimização da infraestrutura com HBAs
• Consultoria para sua estrutura de armazenamento

Um servidor moderno processa um volume imenso com dados. As controladoras SATA integradas na placa-mãe raramente suportam essa demanda intensa por acesso a múltiplos discos simultaneamente. Por isso a comunicação entre o processador e as unidades para armazenamento fica lenta e prejudica o desempenho geral do sistema.

Esse gargalo afeta diretamente a velocidade com que aplicativos e serviços respondem. Em ambientes com virtualização ou bancos de dados, a latência elevada compromete a operação e a experiência do usuário. A falta de uma via expressa para o tráfego de dados limita todo o potencial do hardware.

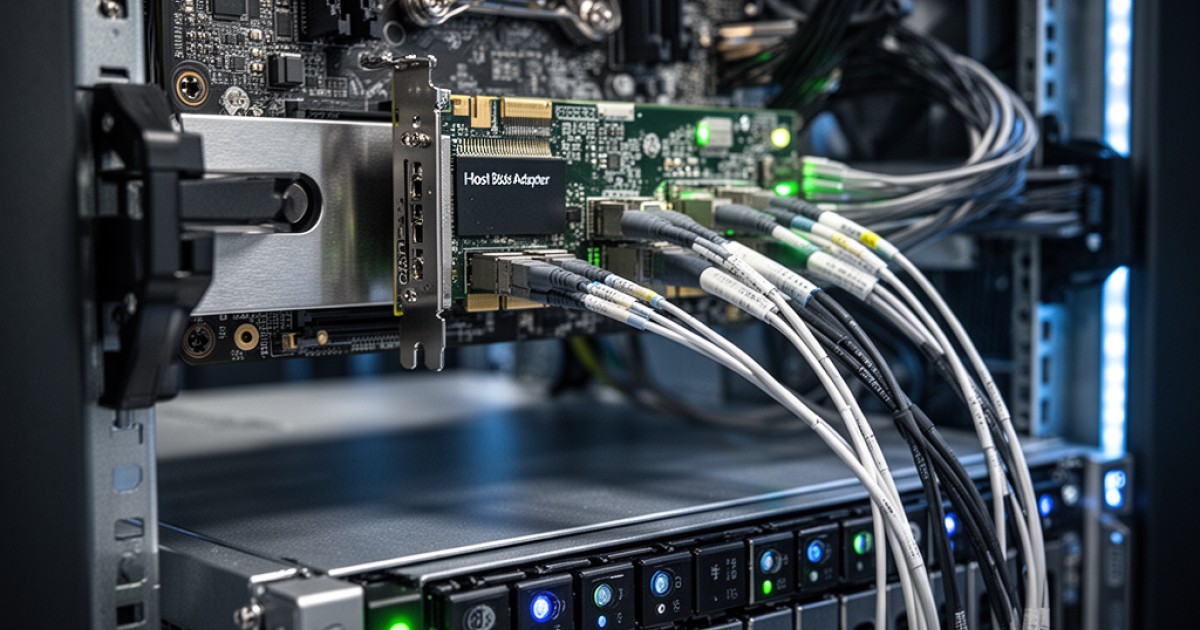

Assim uma placa HBA surge como a ponte dedicada para essa tarefa. Ela cria um caminho direto e de alta velocidade entre o servidor e os discos, por isso elimina os pontos de congestionamento e garante a fluidez necessária para as cargas de trabalho mais pesadas.

Como uma placa HBA liga servidor e discos?

Uma placa HBA ou Host Bus Adapter é um hardware que conecta um servidor a dispositivos para armazenamento como discos rígidos ou SSDs. Ela funciona como um canal direto e veloz para a troca com informações, sem processar os dados que passam por ela. Essa placa se instala em um slot PCIe e oferece portas externas ou internas para ligar múltiplos discos.

Na prática o sistema operacional enxerga cada disco individualmente através da HBA. Esse modo, conhecido como "pass-through" ou IT Mode, é fundamental para softwares que gerenciam o armazenamento diretamente, como o ZFS ou o vSAN. Diferente das controladoras onboard, uma HBA foi projetada para suportar um tráfego muito maior e com menor latência.

Muitos administradores usam essas placas para conectar o servidor a um gabinete externo com vários discos, chamado JBOD (Just a Bunch of Disks). Com isso eles expandem a capacidade para armazenamento de forma simples e escalável. A conexão geralmente utiliza protocolos como SAS ou Fibre Channel para garantir a velocidade.

A função principal do Host Bus Adapter

A principal tarefa para um Host Bus Adapter é descarregar o trabalho de comunicação com o armazenamento. A placa assume a responsabilidade por gerenciar o tráfego de dados entre o barramento do servidor e as unidades de disco. Isso libera o processador principal para se concentrar em outras tarefas computacionais.

Essa especialização melhora muito o desempenho geral. Enquanto as controladoras integradas compartilham recursos com outros componentes, uma HBA possui seu próprio firmware e hardware dedicados. Por isso ela sustenta taxas de transferência altas e consistentes, mesmo com vários discos operando ao mesmo tempo.

Além disso a placa simplifica a arquitetura do sistema. Ao apresentar os discos diretamente ao sistema operacional, ela remove uma camada de abstração que poderia introduzir complexidade ou falhas. Essa abordagem direta é frequentemente preferida em infraestruturas que valorizam a estabilidade e o controle granular sobre o hardware.

Diferenças entre HBA e controladora RAID

Muitos profissionais confundem uma placa HBA com uma controladora RAID, mas suas funções são bem distintas. Uma HBA apenas conecta os discos ao servidor e os entrega "crus" para o sistema operacional. Ela não executa nenhuma lógica de paridade ou distribuição de dados, pois seu foco é a conectividade pura.

Por outro lado uma controladora RAID possui um processador próprio para gerenciar um conjunto de discos como uma única unidade lógica. Ela executa os cálculos necessários para criar arranjos como RAID 5 ou RAID 6, que protegem os dados contra falhas em um ou mais discos. O sistema operacional enxerga apenas o volume final criado pela controladora.

A escolha entre as duas tecnologias depende da aplicação. Se você usa um sistema de arquivos avançado como o ZFS, que já possui seu próprio gerenciador de RAID via software, uma HBA é a escolha ideal. Porém, se o seu sistema operacional precisa de um hardware para garantir a redundância dos dados, uma controladora RAID se torna a opção mais adequada.

Quando o uso da placa se torna necessário?

O uso da placa se torna essencial em vários cenários específicos. O primeiro e mais comum é em servidores que precisam de acesso direto a um grande número de discos. Ambientes com armazenamento definido por software (SDS) como o Ceph ou o GlusterFS, se beneficiam imensamente do modo pass-through que uma HBA oferece.

Outra aplicação importante é a conexão com redes de armazenamento SAN (Storage Area Network). Nesses casos as placas HBA com protocolo Fibre Channel (FC) são o padrão para conectar servidores a storages centralizados. Elas garantem a baixa latência e a alta largura de banda exigidas por bancos de dados e máquinas virtuais.

Servidores de backup que se conectam a tape libraries (bibliotecas de fitas) também dependem de HBAs SAS. A placa gerencia a comunicação com os drives de fita e o robô que movimenta os cartuchos. Sem uma HBA dedicada, a velocidade das rotinas de backup e restauração seria severamente comprometida.

Protocolos comuns para conexão com o hardware

Existem dois protocolos principais que dominam o mercado de HBAs. O primeiro é o SAS (Serial Attached SCSI), a evolução do antigo padrão SCSI paralelo. O SAS é muito popular em datacenters por sua flexibilidade, pois permite a conexão com discos SAS de alto desempenho e também com discos SATA de maior capacidade e menor custo.

O segundo protocolo é o Fibre Channel (FC), projetado especificamente para redes de armazenamento. Uma HBA FC é quase sempre usada para conectar servidores a uma SAN. Sua principal vantagem é a entrega de dados com baixíssima latência e sem perda de pacotes, algo muito importante para aplicações críticas.

Ainda que menos comum para HBAs dedicadas, o iSCSI também é uma alternativa. Ele encapsula comandos SCSI em pacotes TCP/IP para trafegar sobre redes Ethernet padrão. Embora seja mais acessível, o iSCSI geralmente apresenta uma latência maior em comparação com SAS e FC, porque depende da pilha de rede do sistema operacional.

O impacto no desempenho do armazenamento

Adicionar uma placa HBA a um servidor causa um impacto positivo e imediato no desempenho do armazenamento. A primeira melhoria notável é o aumento na taxa de transferência total. Placas modernas com tecnologia SAS 12Gb/s ou 24Gb/s conseguem movimentar gigabytes de dados por segundo, muito acima do que as portas SATA onboard suportam.

O segundo ganho está na capacidade de IOPS (operações de entrada e saída por segundo). Como a placa gerencia a comunicação com múltiplos discos de forma eficiente, o sistema consegue realizar um número muito maior de leituras e escritas pequenas. Isso acelera drasticamente o tempo de resposta de bancos de dados e sistemas de virtualização.

Finalmente a latência diminui consideravelmente. A HBA cria um caminho mais curto e otimizado para os dados, por isso reduz o tempo entre a requisição de um dado e sua entrega. Essa redução, mesmo que em milissegundos, se acumula e resulta em uma experiência muito mais fluida para os usuários e aplicativos.

Compatibilidade com sistemas e virtualização

A compatibilidade é um fator chave ao trabalhar com HBAs. A maioria dos fabricantes de placas como a Broadcom ou a Microchip oferece drivers para os principais sistemas operacionais, incluindo Windows Server, várias distribuições Linux e VMware ESXi. É sempre importante verificar a lista de compatibilidade de hardware (HCL) do seu sistema antes da compra.

Em ambientes de virtualização a placa HBA desempenha um papel ainda mais importante. Com a tecnologia de I/O passthrough (como o VT-d da Intel ou o AMD-Vi), é possível atribuir a HBA diretamente a uma máquina virtual. Assim a VM obtém acesso exclusivo e com desempenho nativo aos discos conectados.

Essa técnica é muito utilizada para criar servidores de armazenamento virtuais com ZFS ou outras soluções de software. A máquina virtual gerencia o pool de discos de forma independente do hypervisor. Como resultado, a configuração se torna mais flexível e a performance para armazenamento fica quase idêntica a de um servidor físico dedicado.

Critérios para escolher o modelo ideal

Escolher o modelo ideal de HBA exige a análise de alguns critérios técnicos. Primeiro avalie o protocolo necessário para sua infraestrutura, seja SAS, Fibre Channel ou uma combinação. Em seguida verifique a quantidade de portas que a placa oferece, internas e externas, para garantir que ela atenda sua necessidade atual e futura de expansão.

A largura de banda é outro ponto fundamental. As placas SAS mais recentes operam com 12Gb/s ou 24Gb/s, enquanto as FC podem chegar a 32Gb/s ou 64Gb/s. Escolha uma velocidade compatível com seus discos e switches para não criar novos gargalos. Também observe o formato da placa, se é padrão ou low-profile, para garantir que ela caiba no gabinete do seu servidor.

Por fim, a compatibilidade com seu sistema operacional é obrigatória. Verifique se existem drivers estáveis e com bom suporte por parte do fabricante. Uma placa sem drivers adequados pode causar instabilidade ou simplesmente não funcionar. Ler avaliações e buscar por relatos de uso com uma configuração similar à sua é sempre uma boa prática.

Riscos em uma implementação inadequada

Uma implementação inadequada de uma placa HBA pode gerar vários problemas. O risco mais comum é a incompatibilidade de drivers, que pode causar falhas intermitentes ou a temida "tela azul" no Windows e "kernel panic" no Linux. Isso acontece quando a placa não foi devidamente homologada para o sistema operacional em uso.

Outro problema frequente é o superaquecimento. HBAs de alto desempenho geram bastante calor e precisam de um fluxo de ar adequado dentro do servidor. Se a ventilação for insuficiente, a placa pode reduzir sua velocidade para se proteger ou até mesmo travar, por isso causa a indisponibilidade do armazenamento.

O uso de cabos de baixa qualidade também representa um grande risco. Cabos SAS ou FC mal construídos ou danificados podem introduzir erros na comunicação com os discos. Esses erros levam à corrupção silenciosa de dados, um problema gravíssimo que muitas vezes só é percebido quando já é tarde demais.

A otimização da infraestrutura com HBAs

Integrar uma placa HBA corretamente na infraestrutura de TI otimiza o fluxo de dados e eleva a performance do ambiente. A centralização da conectividade para armazenamento em um componente especializado simplifica o gerenciamento e a solução de problemas. Fica mais fácil identificar a origem de uma falha quando as responsabilidades são bem definidas.

Além disso, a escalabilidade se torna muito mais simples. Para adicionar mais capacidade, basta conectar um novo gabinete JBOD à porta externa da HBA, sem precisar desligar o servidor. Essa flexibilidade é indispensável para empresas em crescimento, que precisam adaptar sua capacidade para armazenamento rapidamente.

Como resultado, a infraestrutura se torna mais resiliente e eficiente. As aplicações respondem mais rápido, os backups terminam em menos tempo e os administradores ganham mais controle sobre o hardware. Em resumo, o investimento em uma boa HBA se traduz em um ambiente de TI mais estável e produtivo.

Consultoria para sua estrutura de armazenamento

Entender como uma placa HBA liga servidor e discos é o primeiro passo para construir uma infraestrutura de armazenamento de alta performance. A escolha correta entre tantos modelos e protocolos, no entanto, pode ser complexa. Cada ambiente possui demandas únicas que exigem uma análise cuidadosa para a seleção do hardware ideal.

Nossa equipe possui a experiência necessária para analisar sua demanda e recomendar as melhores soluções do mercado. Avaliamos sua carga de trabalho, seu orçamento e seus planos de crescimento para projetar uma arquitetura que entregue velocidade, segurança e escalabilidade.

Se você busca otimizar seu datacenter ou precisa de ajuda para escolher os componentes certos para seu servidor, entre em contato conosco. Oferecemos consultoria especializada para garantir que seu investimento em tecnologia traga o máximo de retorno e performance para seu negócio. Uma infraestrutura bem planejada é a resposta para os desafios de hoje e de amanhã.
